Daten Schächte 1 und 2

Schacht 1

Lage : Lünen-Brambauer , Zechenstraße .

Koordinaten :

Rechtswert 25 99239.158 , Hochwert : 57 18546.843

Rasenhängebank :+83,0 m über NN(1897 -+79,6 m über NN(1992)

Beginn der Teufarbeiten : 3.August 1897 , Durchmesser 5,5 m

Beginn des Steinkohlengebirges (Karbon) : 370,3 m

1.Sohle - 412,0 m 2.Sohle - 522 ,0 m - 3.Sohle 659,3 m - 4.Sohle 818,9 m -

5.Sohle - 999,4 m - Endteufe 1029 ,2 m



Schacht 2

Lage : Lünen-Brambauer , Zechenstraße .

Koordinaten :

Rechtswert 25 99164.668 , Hochwert : 57 18539.097

Rasenhängebank :+83,0 m über NN(1899 -+78,4 m über NN(1992)

Beginn der Teufarbeiten : Mai 1899 , Durchmesser 5,5 m

Beginn des Steinkohlengebirges (Karbon) : 370,3 m

1.Sohle - 411 , 0 m 2.Sohle - 518 ,0 m - 3.Sohle 659,3 m - 4.Sohle 818,7 m - Meßbandsohle - 863,7 m - Endteufe 988 ,7 m mit einem Durchhieb zur 5.Sohle





Der erste Betriebsführer war Josef Becker vom 1.5.1897 - 31.12.1899 .Abgelöst wurde er ab 1.1.1900 von Anton Hilbrenner .

Die Schachtanlage Minister Achenbach 1/2 in Lünen-Brambauer

1871 begann man , die ersten Bohrungen nach Steinkohle in Brambauer niederzubringen . Die ersten 5 Felder wurden von Hermann Gruson gemutet und ihm verliehen .1875 wurden diese Felder konsolidiert (vereinigt)1874 wurden an anderer Stelle vom Kaufmann Karl Lange 7 Felder (4 auf Steinkohle sowie 3 auf Eisenerz) gemutet und ihm verliehen . Diese 7 Felder wurden zum Bergwerk Minister Achenbach vereinigt .1896 beschlossen Gruson und Lange die beiden vereinigten Bergwerke zu einem zu konsolidieren . In der Gründungsversammlung wurde der Name des Bergwerks "konsolidiertes Steinkohlenbergwerk Gewerkschaft Minister Achenbach" festgelegt .Am 3.August 1897 begannen die Teufarbeiten für den ersten Schacht , später Schacht 1 genannt . Bei 370 m Teufe stiess man auf Steinkohle . Ab Mai 1899 begann man ca.80 m westlich von Schacht 1 , den zweiten Schacht zu teufen . Am 1.11.1900 wurde die erste Steinkohle auf dem Bergwerk gefördert .

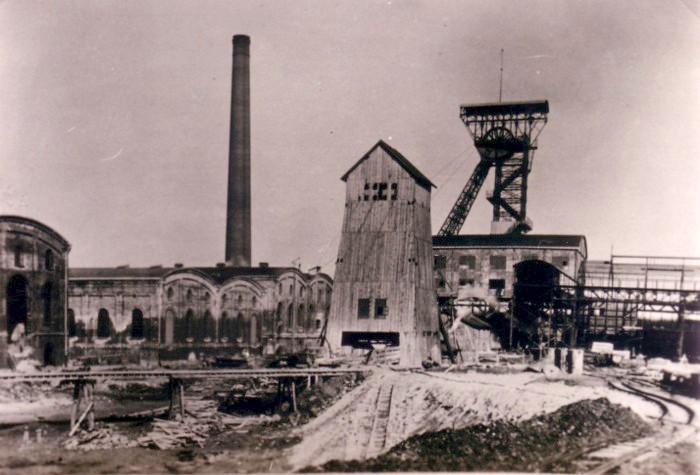

Foto etwa aus dem Jahr 1900 oder 1901 . Der Schacht 1 ist schon fertiggestellt und in Betrieb . Über dem Schacht 2 steht das Abteufgerüst . Vor dem Schornstein sieht man rechts die etwas höheren Fördermaschinenhäuser 1 und 2 für Schacht 1 und links daneben die beiden niedrigeren Maschinenhäuser.

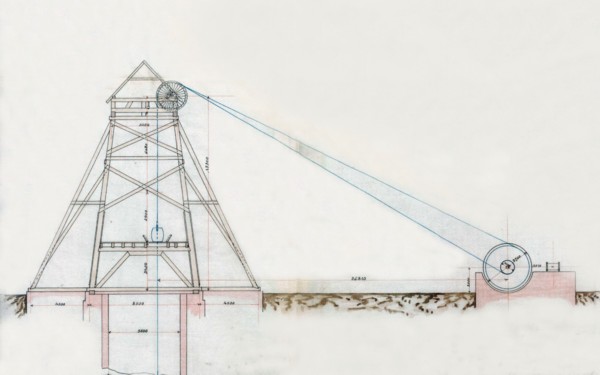

Skizze aus 1897 - Abteufgerüst und Fördermaschine

Das Abteufgerüst hatte man von der Zeche Ewald in Herten gebraucht abgekauft .

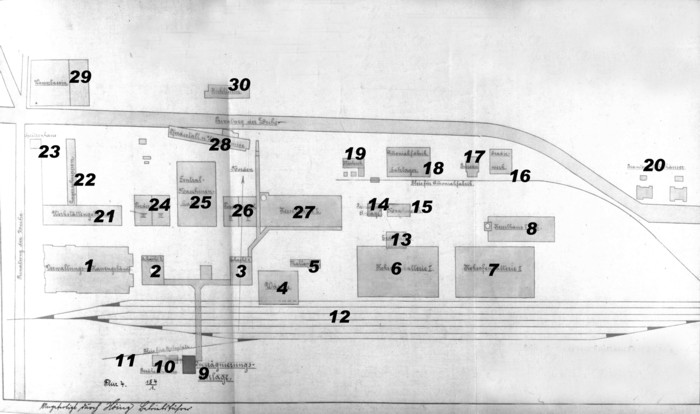

Tagesanlagen Schachtanlage 1/2 im Mai 1906

1.)Verwaltungs-und Kauengebäude 2.) Schacht Zwei 3.) Schacht Eins 4.) Kohlenwäsche 5.) Mahlanlage

6.)Koksofenbatterie Nr.1 7.)Koksofenbatterie Nr.2 8.) Kesselhaus Kokerei 9.) Holz-Imprägnieranlage

10.)Gezähe-Schmiede 11.)Gleis zum Holzplatz 12.)Gleisharfe- Zechenbahnhof -Verladung 13.)Erdbehälter

14.)Reinigungsanlage 15.)Maschinenhaus 16.)Gradierwerk 17.) Bureau 18.)Salzlager+Ammoniakfabrik

19.)Wärterhäuschen 20.)Beamtenwohnhäuser 21.)Werkstätten und Schmiede 22.)Lagerschuppen

23.)Spritzenhaus 24.)Fördermaschinenhäuser 3 und 4 für Sch.2 25.)Centralmaschinenhaus 26.)Fördermaschinenhäuser 1 und 2 für Sch.1

27.)Kesselhaus 1 28.)Pferdestall und Remise 29.)Wasserbassin 30.)Kühlturm

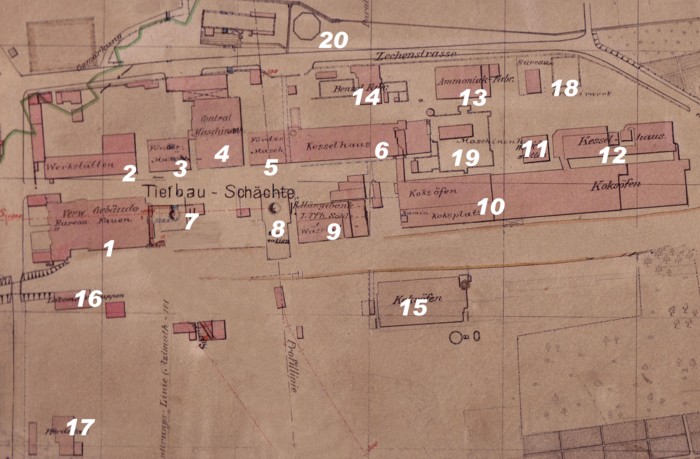

Tagesanlagen Schachtanlage 1/2 um ca.1910

1.) Verwaltungs-und Kauengebäude 2.)Werkstätten und Schmiede 3.)Fördermaschinenhäuser 3 und 4 für Schacht 2

4.)Central-Maschinenhalle 5.)Fördermaschinenhäuser 1 und 2 für Schacht 1 6.)Kesselhaus 7.) Schacht 2

8.)Schacht 1 9.)Wäsche 10.)Koksplatz und Koksöfen 11.)Werkstätten Kokerei

12.)Kesselhaus Kokerei 13.)Ammoniakfabrik 14.)Benzolfabrik 15.)Koksöfen

16.)Lokomotivschuppen 17.)Pferdeställe 18.)Büro und Gradierwerk

19.) Maschinenhaus 20.) Kühlturm





Foto aus den Anfangsjahren der Zeche.Beide Schächte sind fertiggestellt ,das Verwaltungsgebäude ebenfalls.Foto etwa aus dem Jahr 1910.

Aus der gleichen Zeit stammt dieses Foto . Die Zugangsstraße zu den Schächten war damals noch mit einen Zaun abgesperrt .

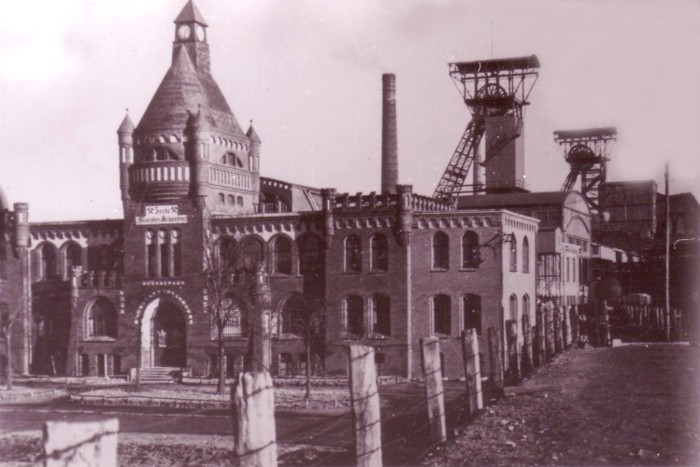

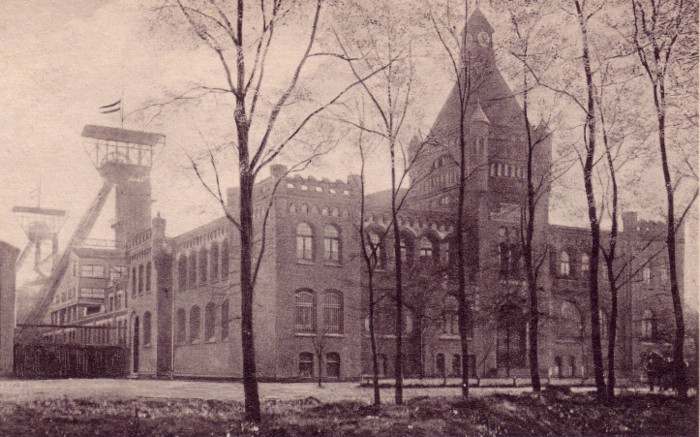

Das Verwaltungsgebäude und das Fördergerüst von Schacht 2 von den Gleisen der Zechenbahn aus fotografiert . Foto ca.aus der Zeit um 1910 .

Ebenfalls von den Bahngleisen aus gesehen . Das Verwaltungsgebäude mit den beiden Fördergerüsten von Schacht 1 und 2 .

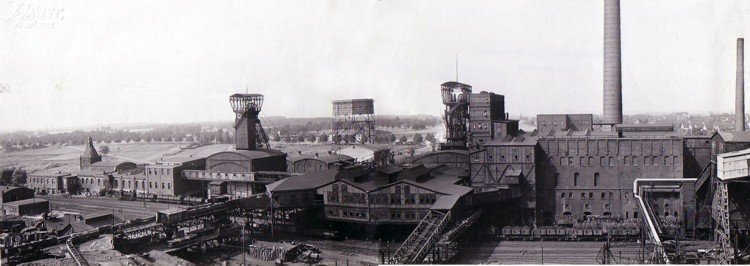

Panorama der Schachtanlage rechts Schacht 1 , links Schacht 2 , die Kohlenwäsche (rechts) und der Verladebahnhof

Die Schachtanlage etwa um 1950

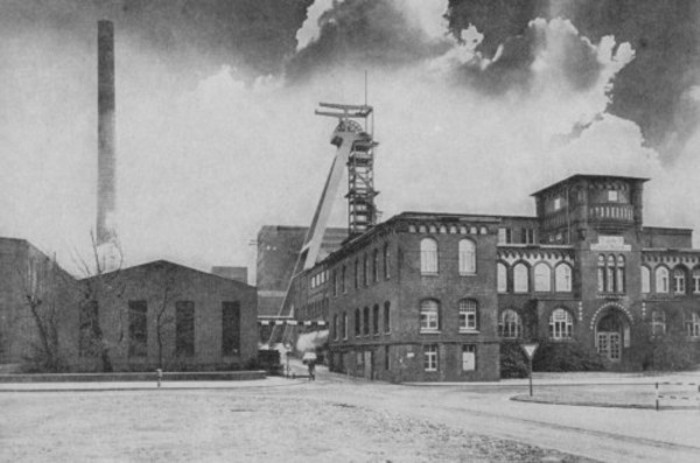

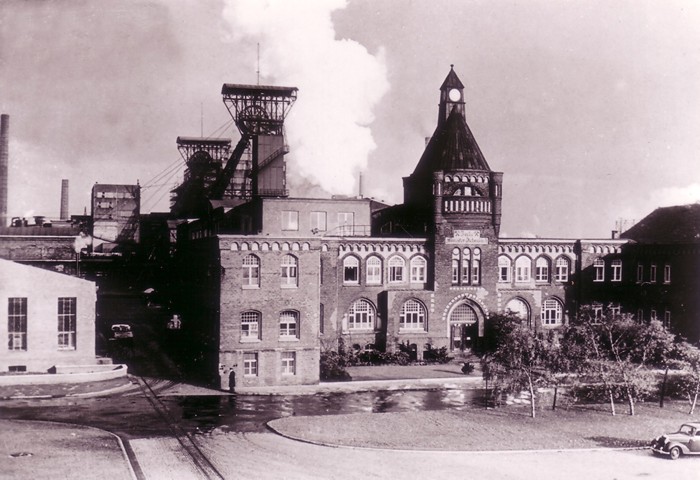

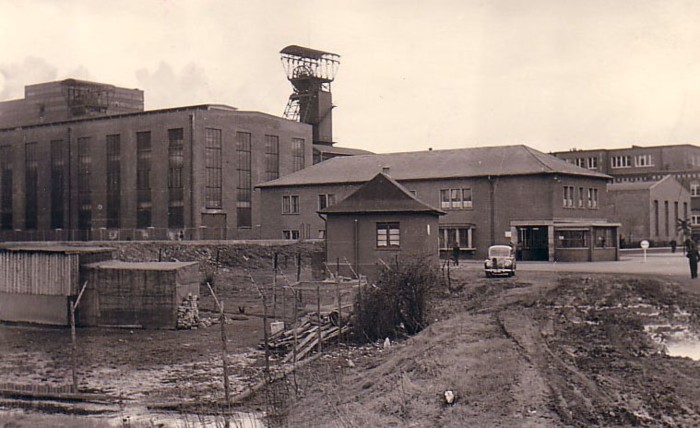

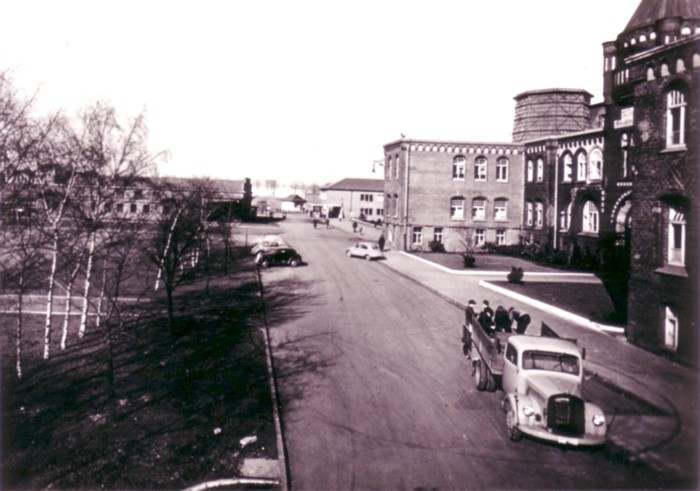

Schachtanlage 1/2 mit Direktionsgebäude .50er Jahre .

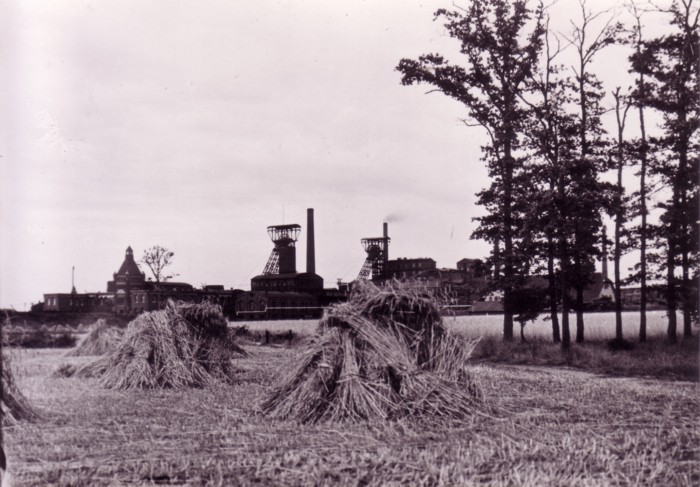

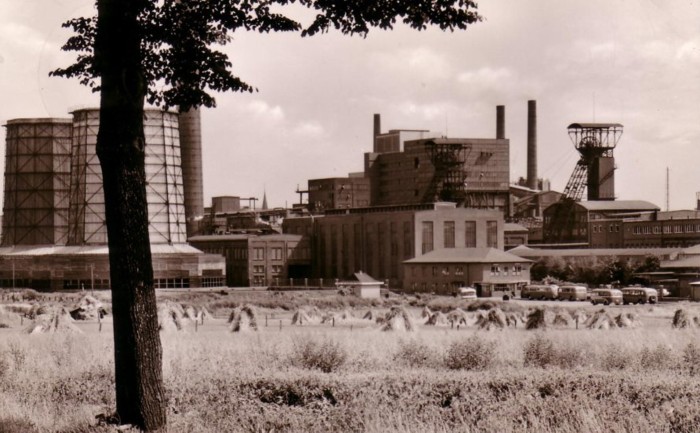

Foto der Schachtanlage von der Chaussee nach Mengede aus gesehen

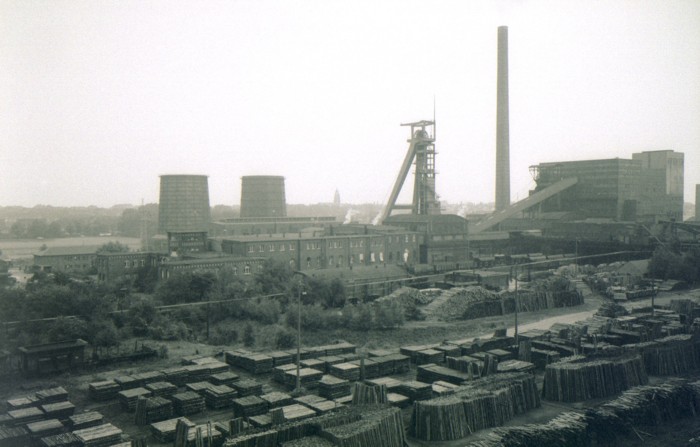

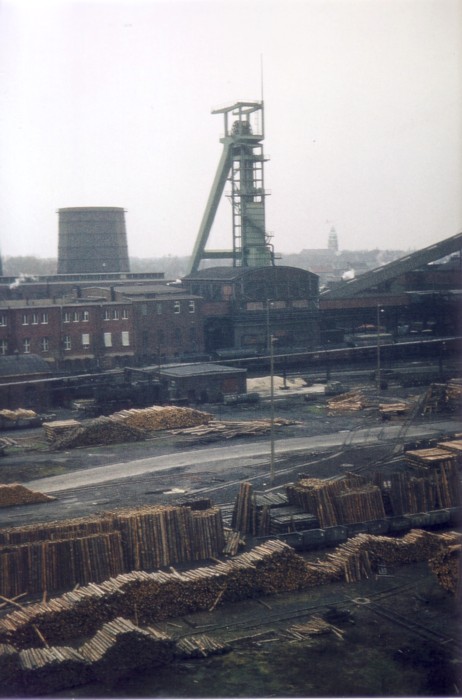

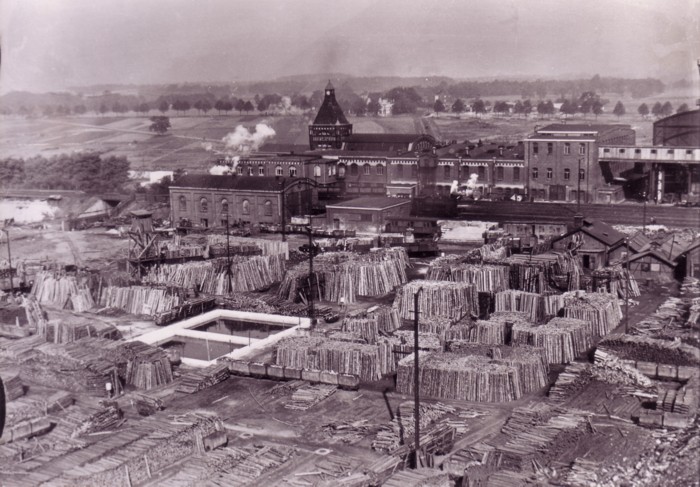

Blick von der Bergehalde auf den Holzplatz, dahinter sieht man den Lokschuppen der Zechenbahn ,den Zechenbahnhof und das Verwaltungsgebäude .

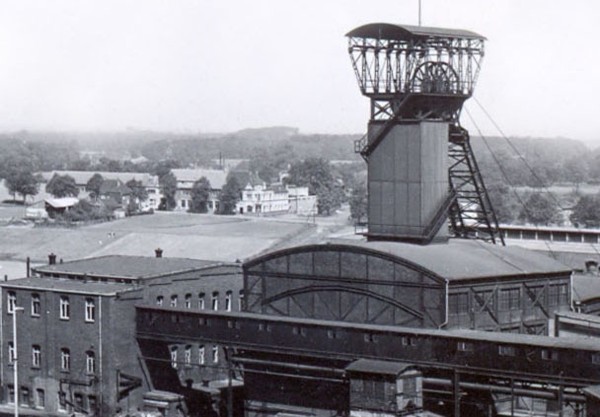

Schacht 2 - im Hintergrund die Gaststätte Schulte - Strathaus . Dort wurde schon im Februar 1899 das erreichen der Kohle von den Teufmannschaften gebührlich gefeiert .

Schachtanlage 1/2



Foto aus den 30er oder 40er Jahren des vorigen Jahrhunderts .

Im Vordergrund , fast so alt wie die Zeche .Die grüne "Trieb´sche Bierbude".

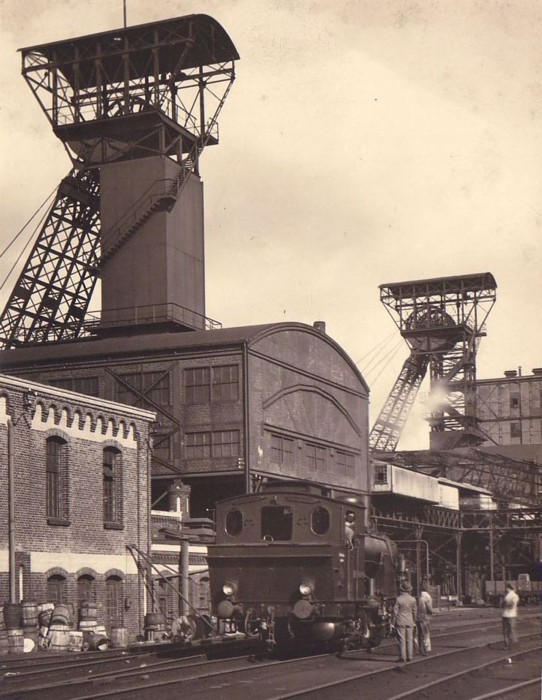

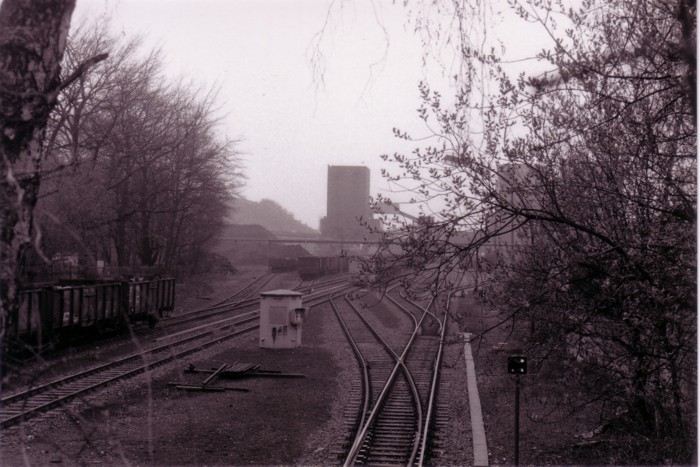

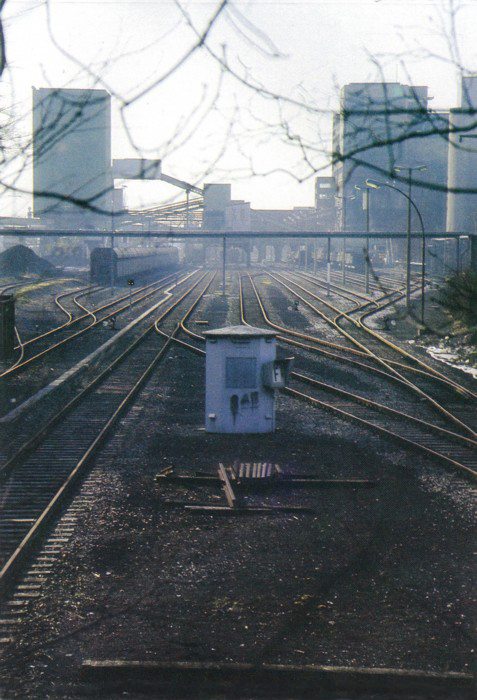

Im Zechenbahnhof : Die Dampflok der Zeche vor den Fördergerüsten

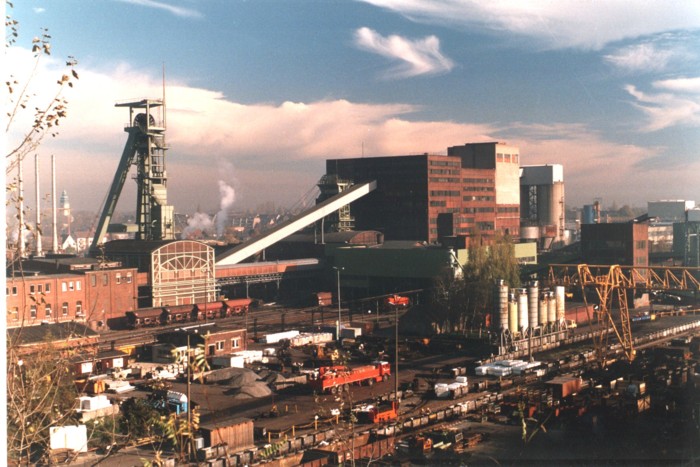

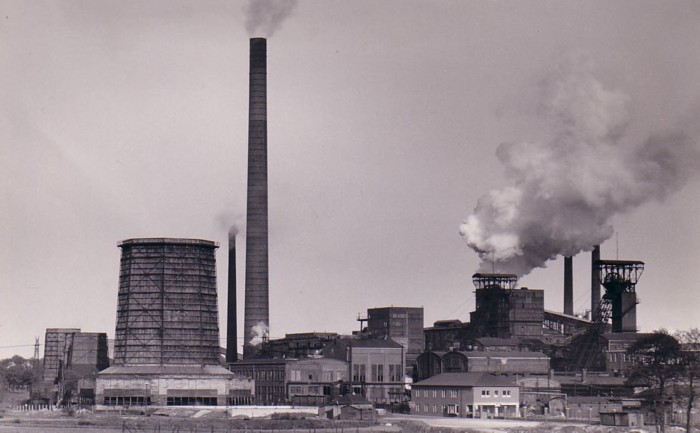

Schachtanlage 1/2 und Kokerei .Foto aus dem Jahr 1970 von der Bergehalde fotografiert

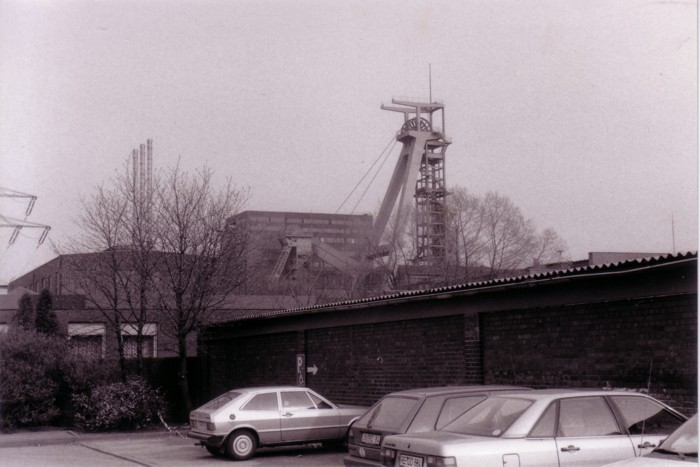

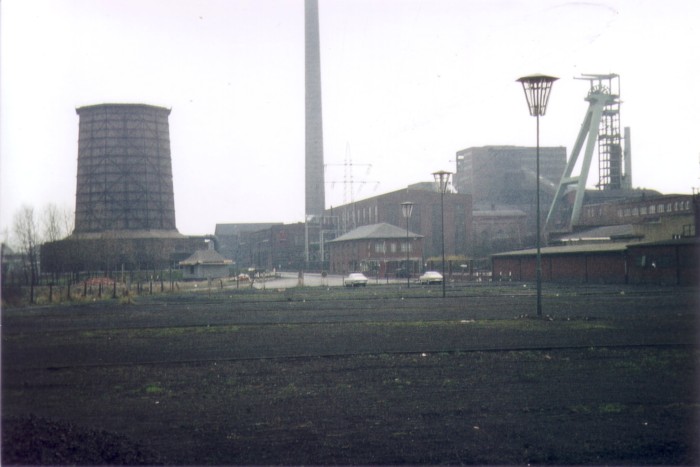

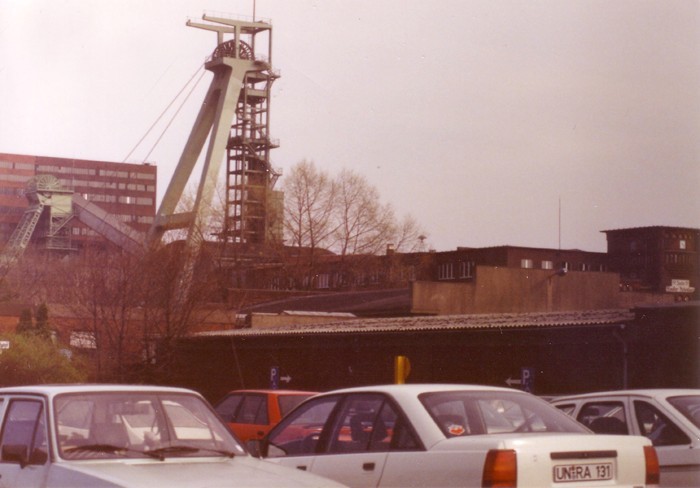

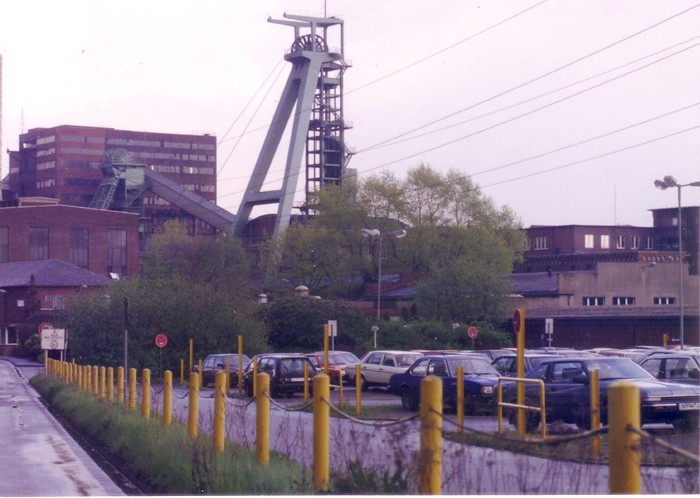

Etwa um 1970 vom Parkplatz aus gesehen .

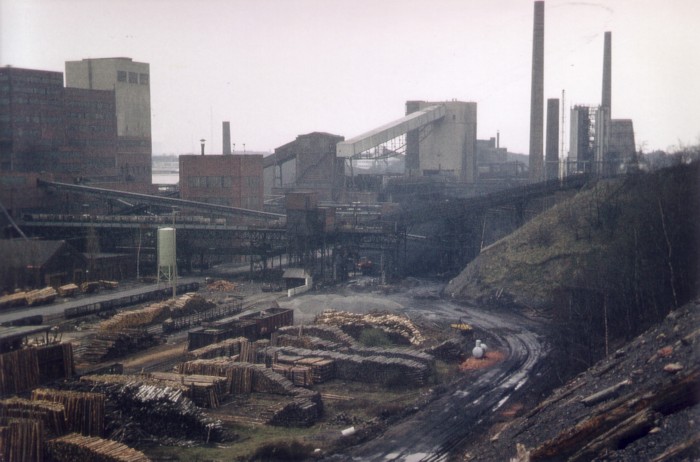

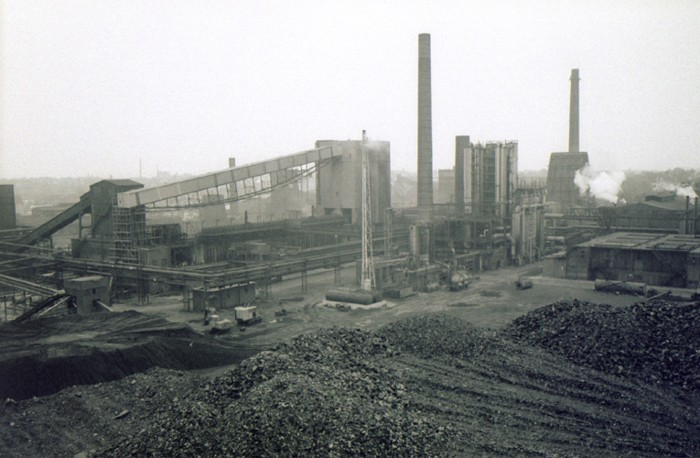

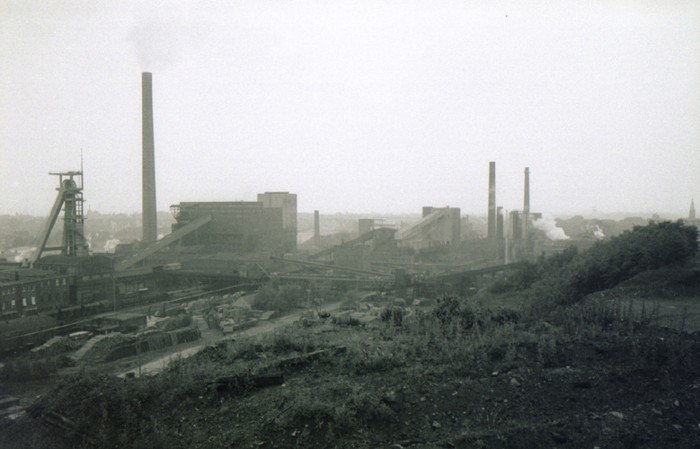

Foto aus 1970 von der Bergehalde fotografiert .Unten der Holzplatz ,dahinter ein Teil der Wäsche und die Kokerei

1970 - Kokerei Minister Achenbach

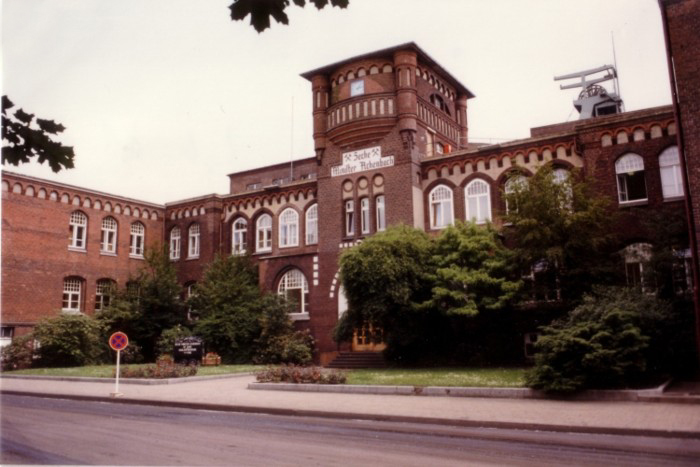

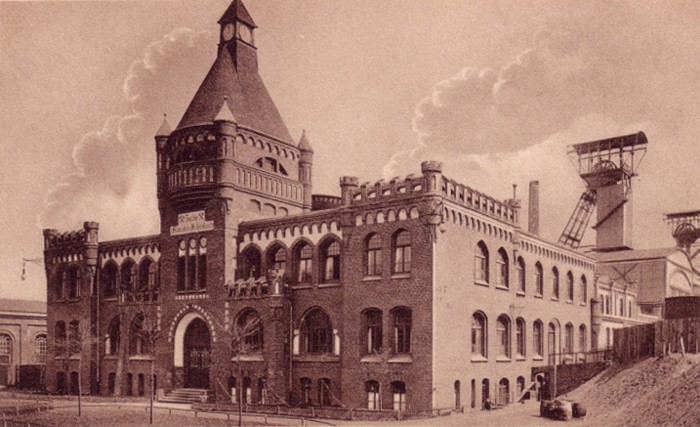

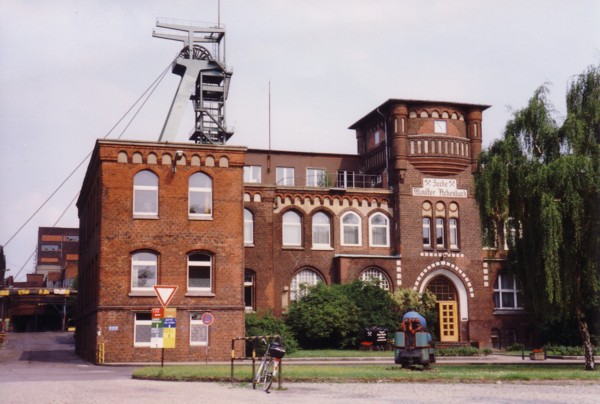

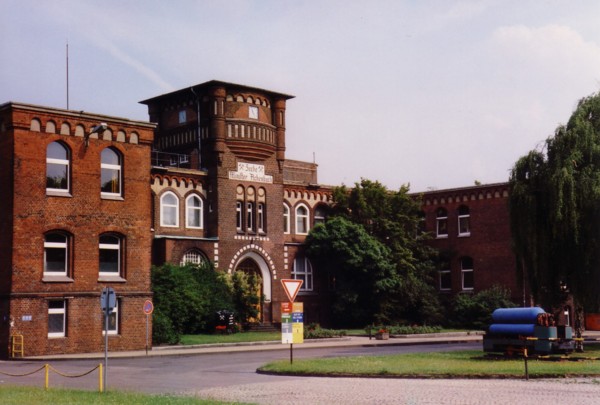

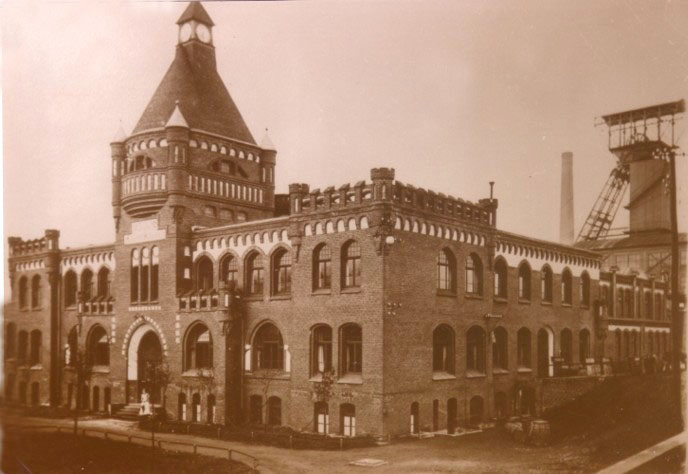

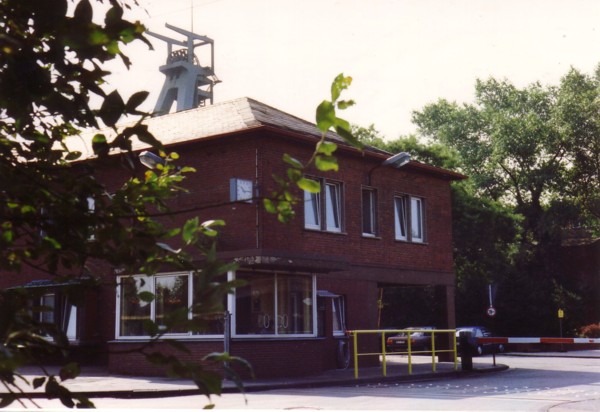

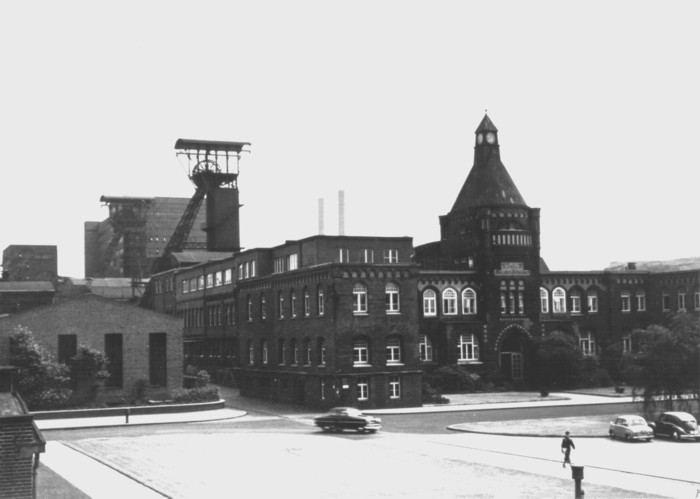

Verwaltungsgebäude der Zeche und Sitz der Direktion

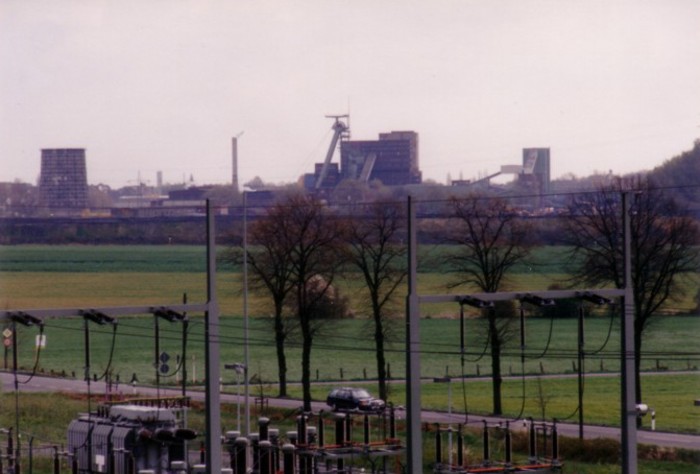

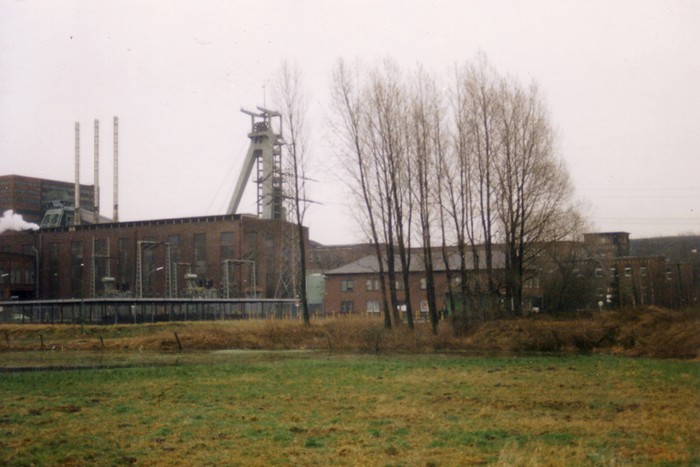

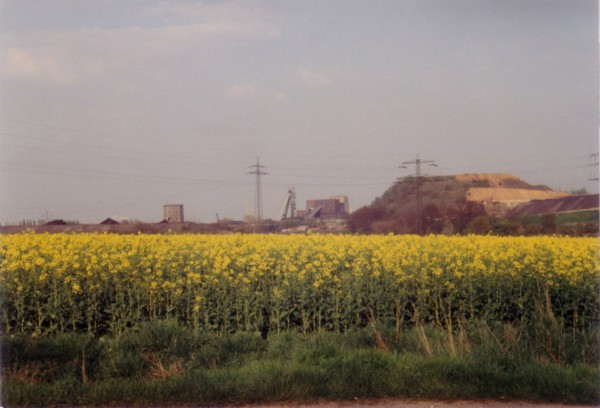

Schachtanlage 1/2 mit Bergehalde von der Königsheide aus gesehen .

Für das Foto vielen Dank an:Thorsten Weingartz aus Kamen

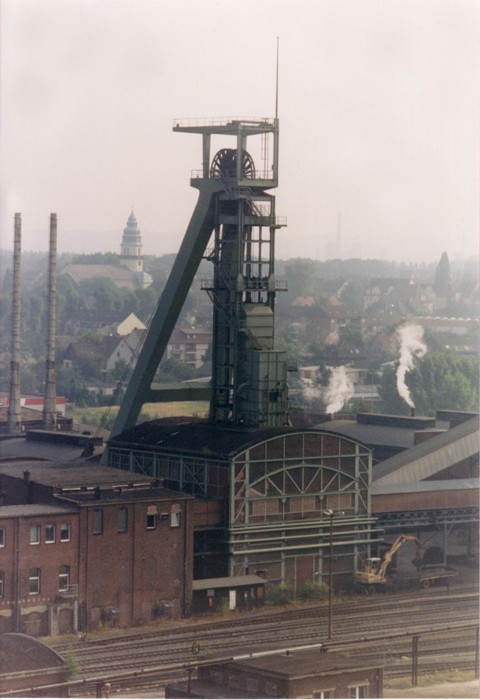

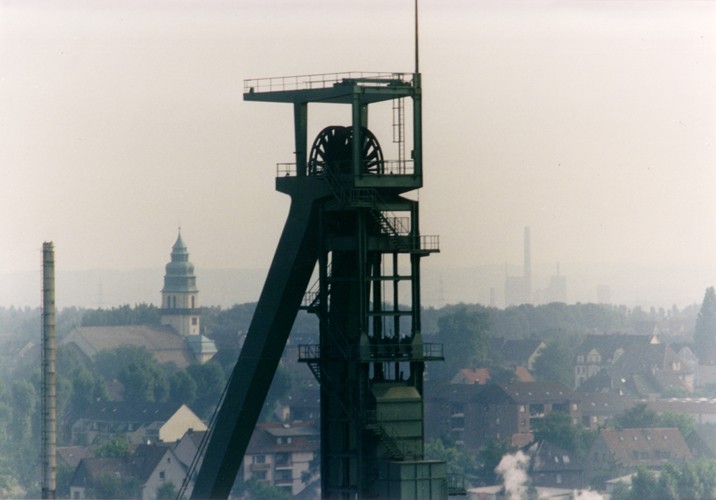

Schacht 2 von der Bergehalde aus fotografiert .Im Hintergrund sieht man die Kolonie der Zeche rund um die Herz-Jesu-Kirche .

Für das Foto herzlichen Dank an :Klaus Neuhaus ,Brambauer

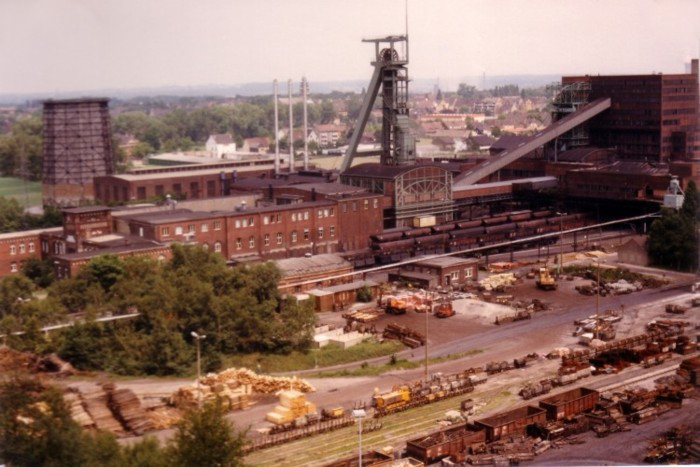

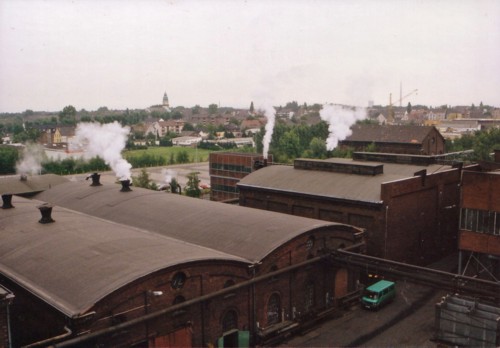

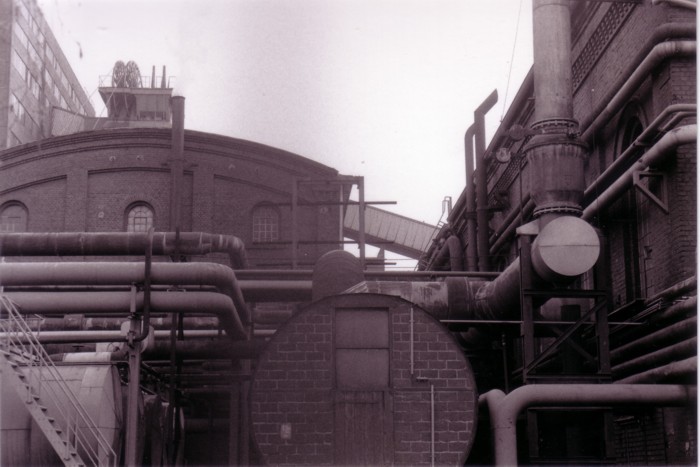

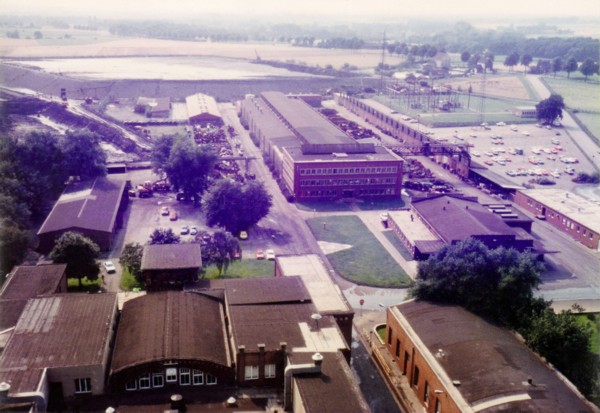

Teil der Tagesanlagen vom Fördergerüst Schacht 2 aus gesehen

Für das Foto vielen Dank an :Thorsten Weingartz aus Kamen

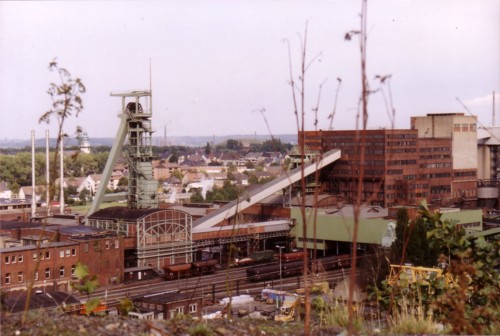

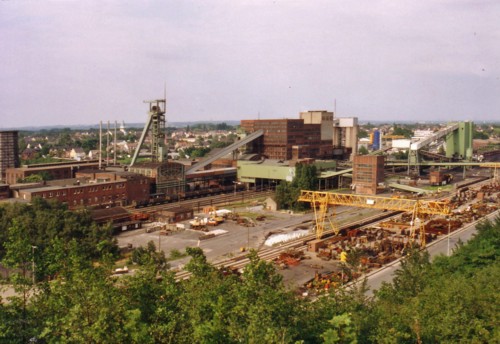

Blick von der Bergehalde auf die Schachtanlage

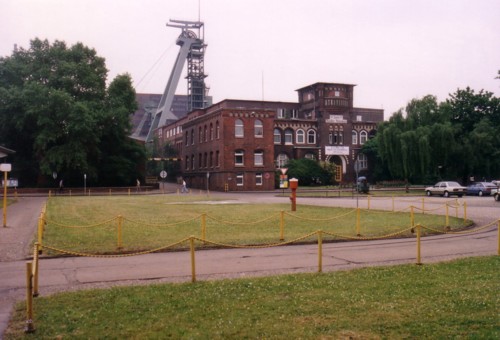

Fotos von Thomas Spillmann

Vielen Dank für die Fotos an :Thomas Spillmann,Wattenscheid

Schacht 1/2 vom Schacht 7 aus gesehen

Ebenfalls vom Schacht 7 gesehen , Schachtanlage 1/2

30.06.1992

30.06.1992

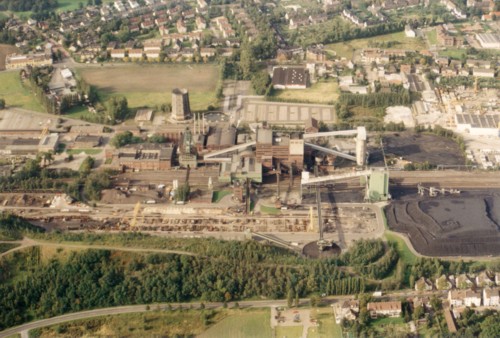

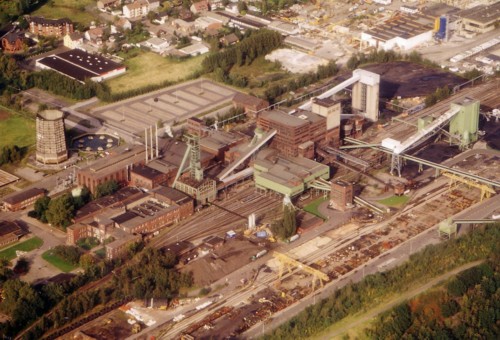

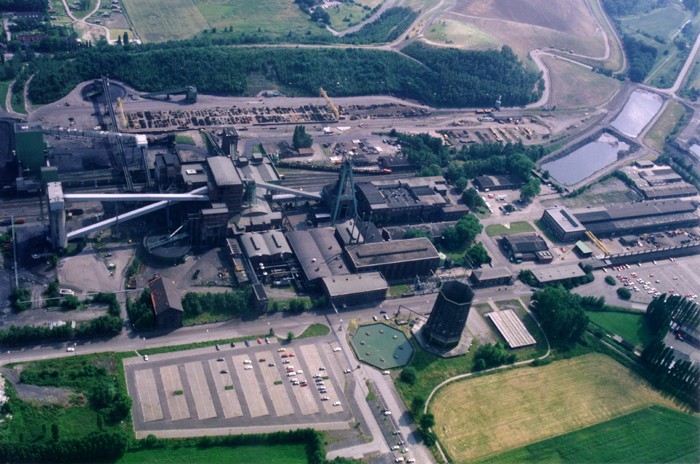

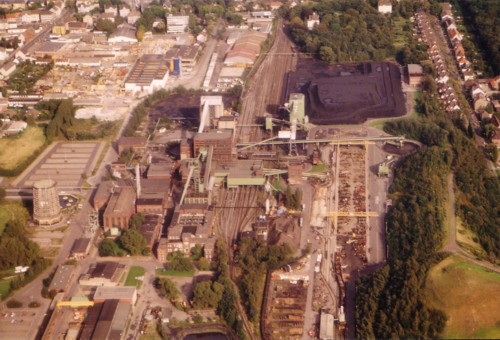

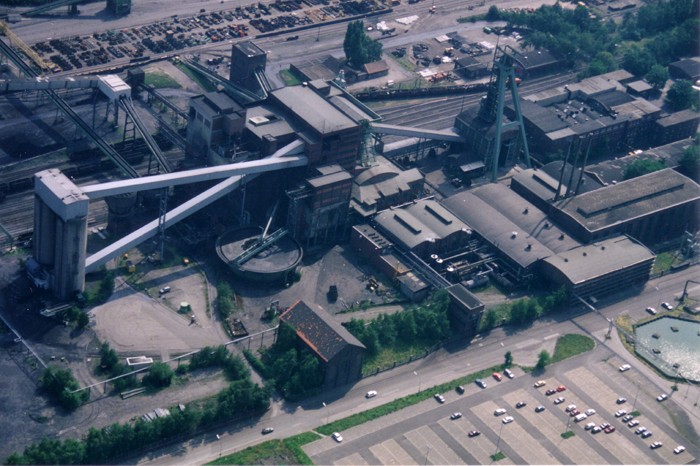

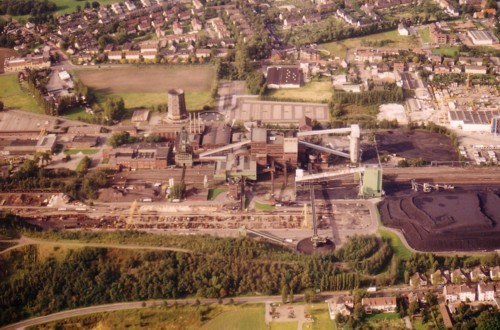

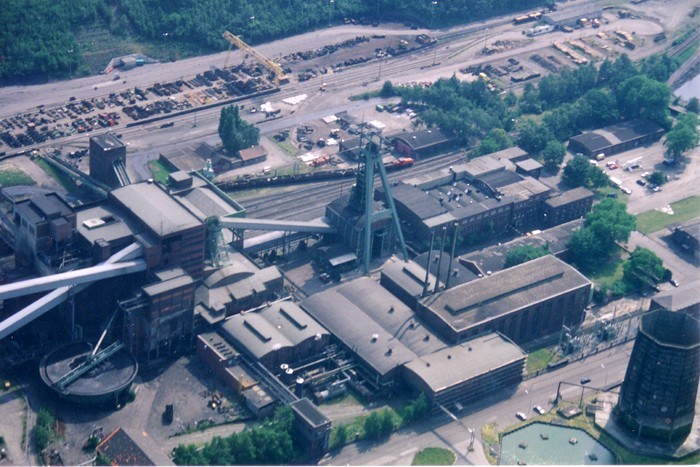

Luftaufnahmen der Zeche Minister Achenbach 1/2 vom 30.6.1992 , dem letzten Fördertag der Zeche .

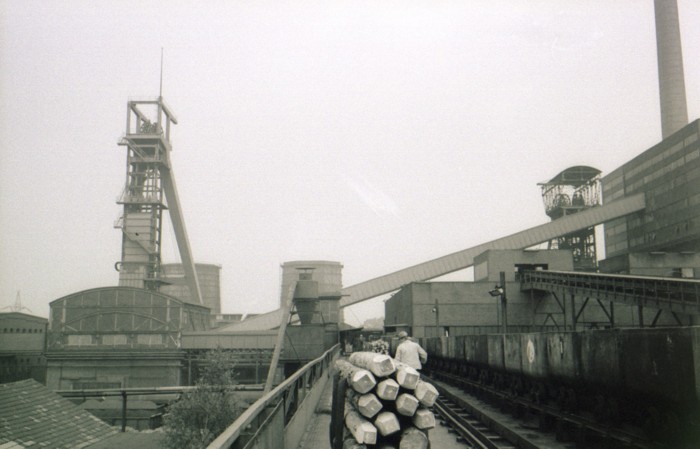

Die Transportbrücke vom Materialplatz zum Schacht 1

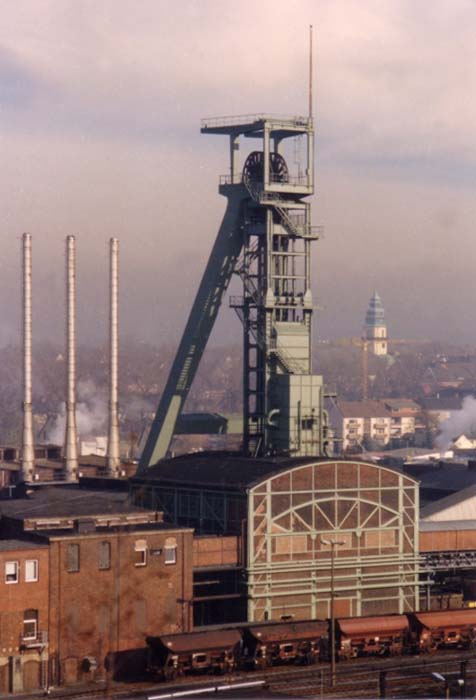

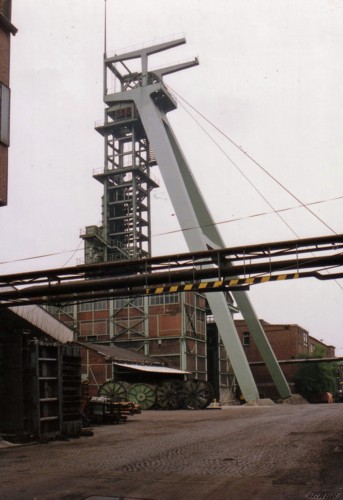

Zentral-Förderschacht 2 des Bergwerkes

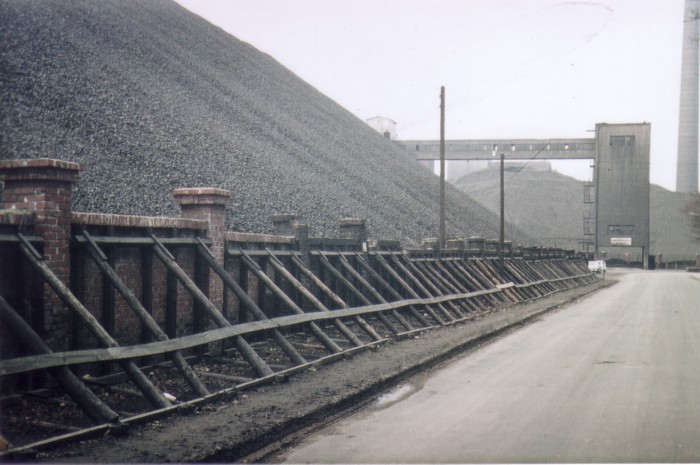

Zu Zeiten der Absatzkrise : Nicht abgesetzter Koks von Minister Achenbach . Damit die Mauer durch die Last nicht umstürzt , wurden seitliche Stützen angebracht .

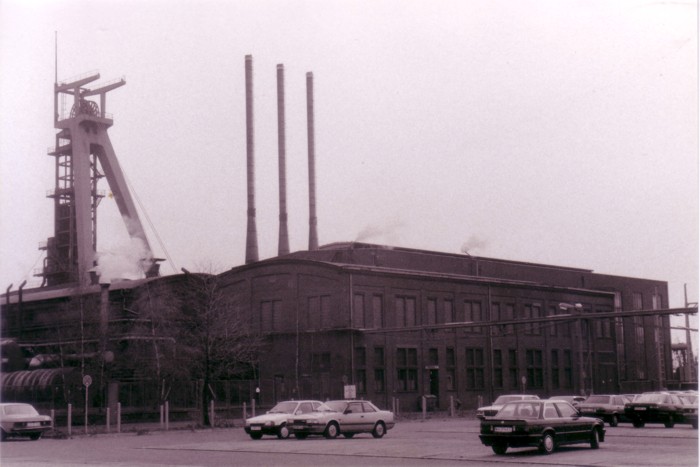

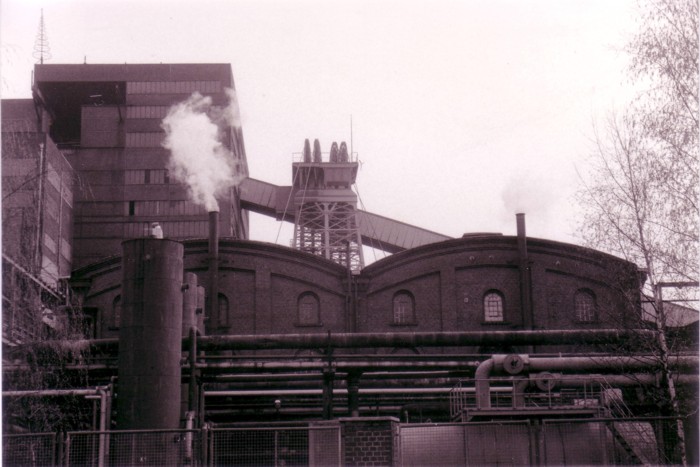

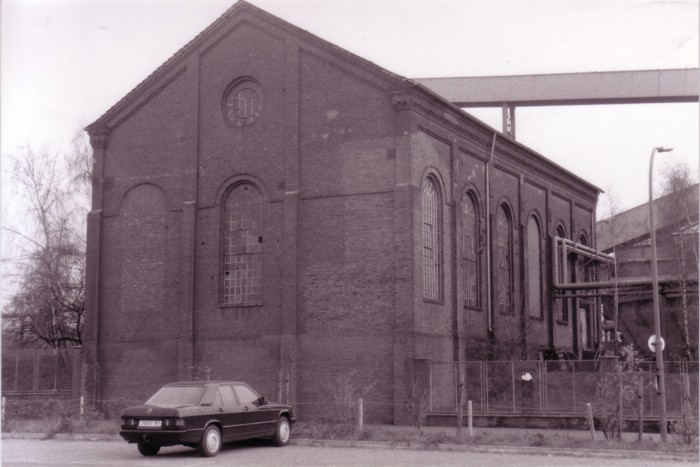

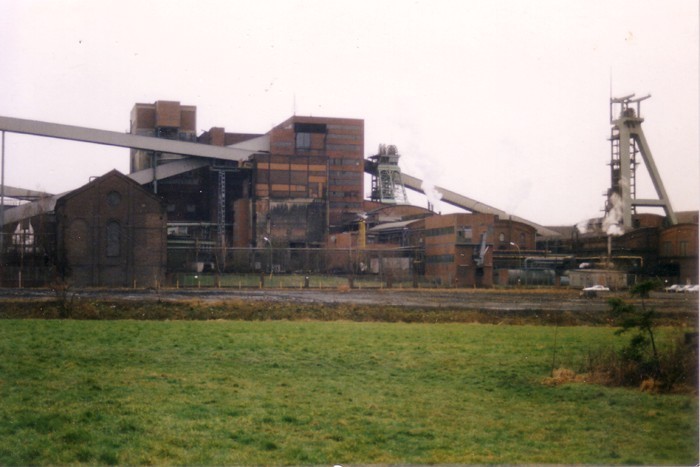

Die Fördermaschinengebäude 1(östlich) und 2 (westlich) und das Gerüst von Schacht 1

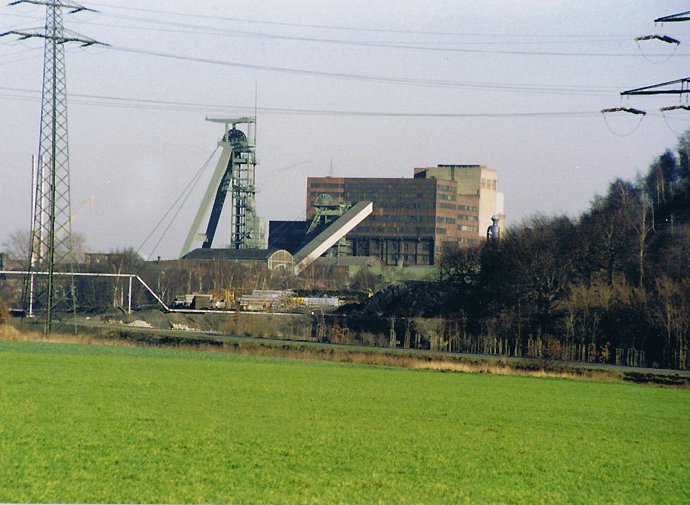

Schachtanlage 1/2

Für das Foto vielen Dank an :Ulrich von Reppert aus Brambauer



Die Fotos auf dieser Seite gehören entweder mir , oder ich habe die Erlaubnis die Bilder zu veröffentlichen von folgenden Personen/Institutionen bekommen.:

Sascha Rother aus Fröndenberg ,Helmut Köster aus Lünen Brambauer , Archiv der Stadt Lünen , Norbert Brandenburg aus Castrop-Rauxel ,Thorsten Weingartz aus Kamen ,
