Für den Bergbau und besonders für den Tiefbau wurden viele Spezialmaschinen konstruiert und entwickelt.Die Maschinen,die mich von denen am meisten beeindrucken,begeistern sind die Dampfmaschinen.Es gibt nicht mehr viele davon.Bis vor einiger Zeit war noch so manche im Einsatz.Unermüdlich.Manche tat ihren Dienst auf der Zeche 80,90 oder 100 Jahre.So wie die Maschine auf Auguste Victoria .Hergestellt in Sterkrade/Oberhausen von der Gutehoffnungshütte im Jahr 1904 .Bis im August 2007 war sie im Einsatz und ohne große Störungen .Auf dieser Seite zeige ich einige Maschinen , zu einigen sind mir auch Daten bekannt .

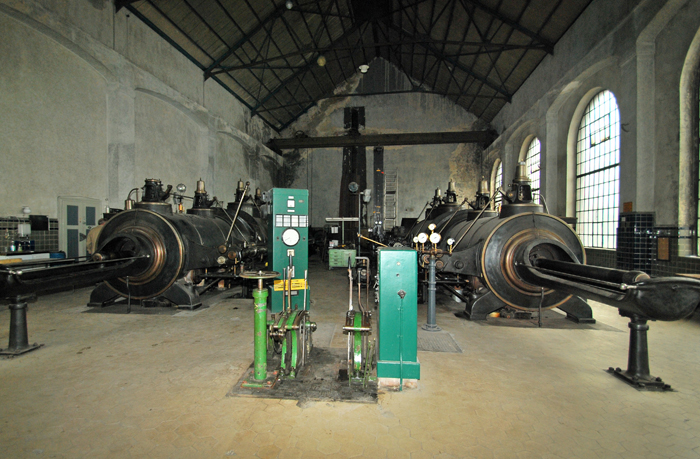

Östliche, Ventilgesteuerte Zwillings-Tandem-Dampffördermaschine der Friedrich-Wilhelms-Hütte Mülheim auf der Zeche Fürst Leopold in Dorsten.

Einige Angaben zur Fördermaschine.

Baujahr :1912 - - Leistung :1839 KW=2500 PS - - Durchmesser der Koepe-Scheibe : 7,50 m - - Zylinderdurchmesser: 750 mm

Dampfdruck:14 bar - - in Betrieb bis 2008

Für das Foto vielen Dank an Eckhard Müller ,Moers



Westliche Zwillings-Dampffördermaschine ,gebaut von der Friedrich-Wilhelm-Hütte Mülheim, auf der Zeche Fürst Leopold in Dorsten.

Baujahr :1915 -- in Betrieb bis 2008 -Ursprünglich baugleich mit der östlichen Maschine als Zwillings-Tandem-Maschine angefertigt,erfolgte 1972 ein Umbau auf Hochdruck und mit einer Leistung von rund 4420 PS.(3250 KW) .Der Durchmesser der Treibscheibe beträgt 7,5 m ,Dampfdruck rund 14 bar.

Foto:Eckhard Müller,Moers-Utfort

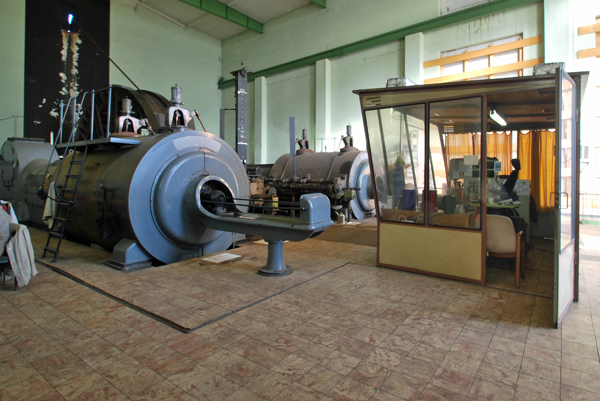

Dampffördermaschine der Prinz-Rudolf-Eisenhütte auf der Schachtanlage Radbod in Hamm-Bockum-Hövel

Foto:Eckhard Müller,Moers-Utfort



Foto :Helmut Lang

Foto:Helmut Lang

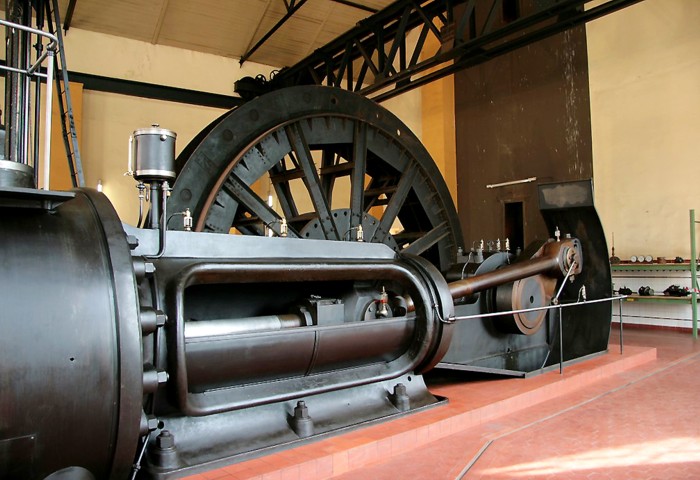

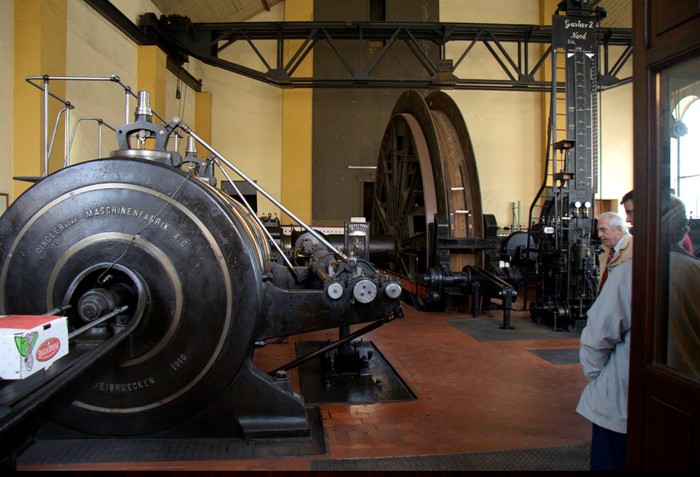

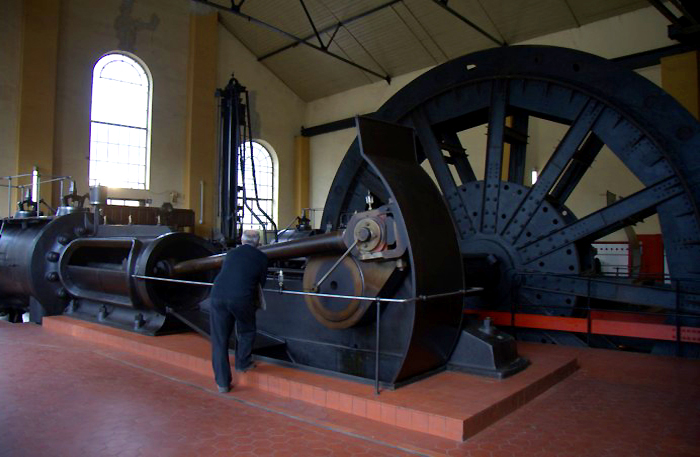

Dampffördermaschine Grube Velsen / Saarland

Dingler´sche Maschinenfabrik A.G. , Zweibrücken .

Daten der Maschine

Baujahr 1916
Betriebsfertige Übergabe 1917
Zwillings-Maschine
Gewicht der Achse mit 2 Kurbeln - 29 Tonnen
Lieferant der Maschine: Dingler’sche Maschinenfabrik
A.G. Zweibrücken
Durchmesser der Koepescheibe mit Spezialfutter 7000 mm
Breite der Koepescheibe 650 mm
Kolbenhub 1800 mm
Zylinderdurchmesser 1100 mm
Leistung 2000 PS
Geschwindigkeit bei Seilfahrt 8m/sec
Geschwindigkeit bei Güterförderung 18 m/sec
Durchmesser der Seilscheibe 6000 mm
Unterseil: 14,5 kg/m
Oberseil 14,9 kg/m

Für die Fotos vielen Dank an Helmut Lang / Saarland

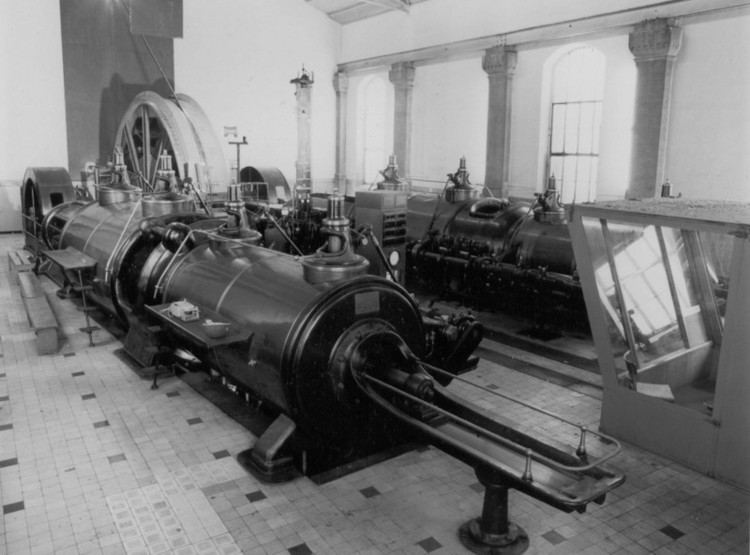

Dampffördermaschine Bergwerk Lohberg in Dinslaken

Hersteller:Thyssen - Baujahr :1911

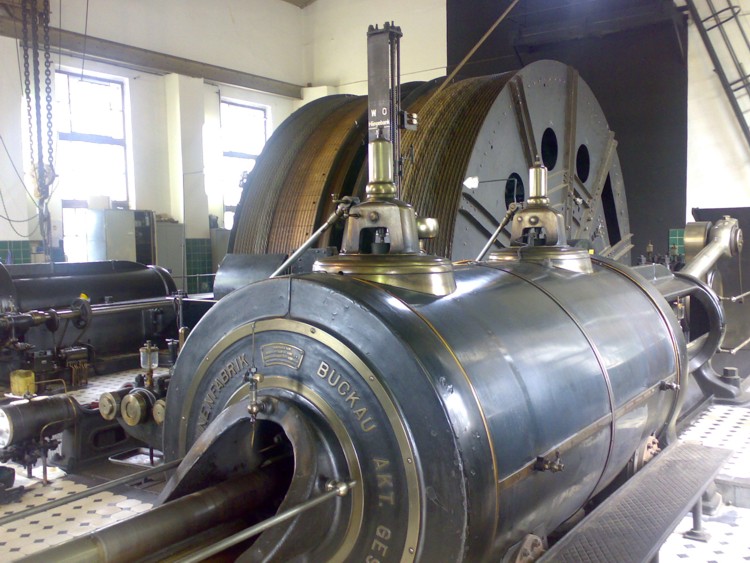

Doppeltrommel-Dampffördermaschine Bergwerk Ibbenbüren Schacht Oeynhausen 1

Baujahr: 1913 Fa. Buckau Magdeburg

Erster Einsatz im Kalischacht Elisabeth der Gewerkschaft Wilhelmshall zu Anderbeck (Oschersleben bei Magdeburg).
Seit 1928 Einsatz in Ibbenbüren.

Förderkörbe 2 Körbe mit je 2 Etagen für 2 nebeneinanderstehende Förderwagen (Tonnenwagen)
Nutzlast 6.675 kg ohne Belastungsausgleich
Teufe des Schachtes 415m
Fahrweg der Förderkörbe 398m
Fahrgeschwindigkeit 4 m/s
Nennleistung 589 KW (800 PS)
Maximaler Dampfdruck 15 bar
Minimaler Dampfdruck 10 bar
Zylinderzahl 2
Kolbendurchmesser 800mm
Kolbenhub 1600mm
Durchmesser der Seiltrommel 6, 5m
Breite der Seiltrommel 1, 5m

Förderseile:

Abmessung 50 mm
Nennfestigkeit 1.530 N/mm²
Bruchkraft 1.400 KN
Gewicht 8, 63 kg pro Meter
Litzenform rund
Schlagart Gleichschlag
Schlagrichtung linksgängig

Unterseil:

Abmessung 48mm
Nennfestigkeit 1.400 N/mm²
Bruchkraft 1.218 KN
Gewicht 8, 65 kg pro Meter
Machart zweilagige, flachlitzige Spezialkonstruktion

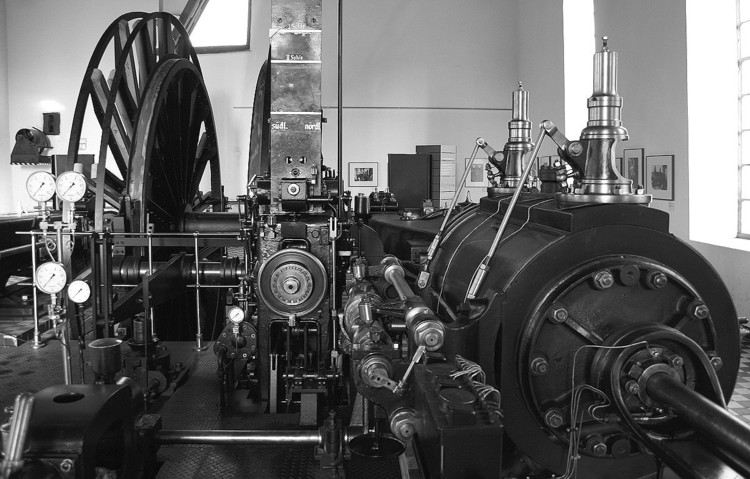

Dampffördermaschine Zeche Nachtigall in Witten

Hersteller : MAN - Baujahr : 1887 - Leistung : 400 PS

Diese Maschine hat eine bewegte Geschichte hinter sich .Über 20 Jahre war sie in einer Textilfabrik im Einsatz,bevor die Maschine 1911 umgebaut und als Abteuffördermaschine auf der Zeche Jacobi in Oberhausen eingesetzt wurde .Von 1921-1973 schließlich war sie als Fördermaschine auf der Zeche Franz-Haniel( später Prosper Haniel)Schacht 1 in Bottrop im Arbeitseinsatz.Seit 1987 ist die Maschine in der Zeche Nachtigall im Wittener Muttental zu sehen.

Interessanter Link:

Fördermaschine Nachtigall - Muttental in Witten

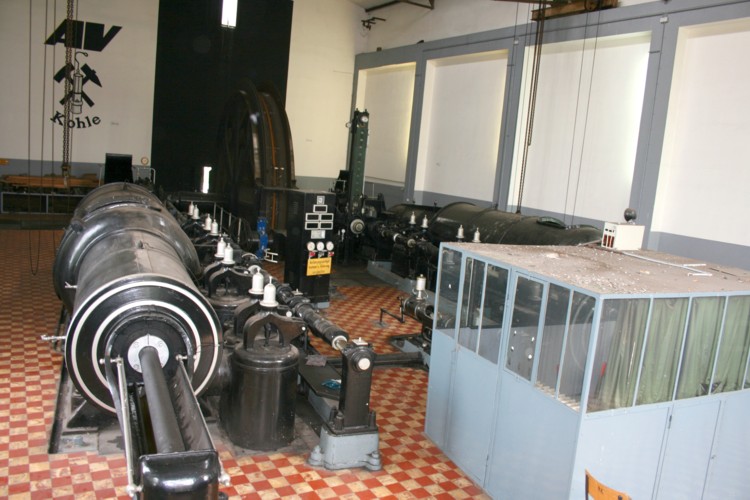

Dampffördermaschine Bergwerk Auguste Victoria , Schacht 1 in Marl.

Hersteller : GHH Oberhausen-Sterkrade - Baujahr 1904

Höhe des Fördergerüstes:31,50 m - Schachtteufe :1175 m .Die Dampfmaschine hatte ursprünglich 2600 PS ,1967 wurde sie auf Niederdruck umgebaut und die Leistung betrug dann noch 810 PS.

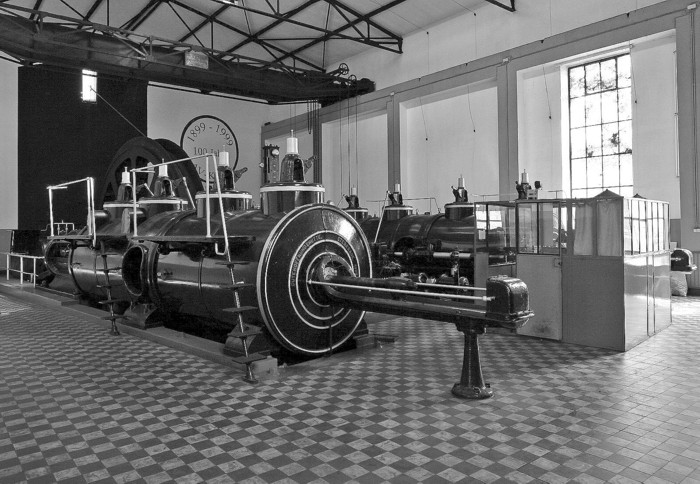

Dampffördermaschine der Gutehoffnungshütte in Oberhausen Sterkrade .Die Maschine ist Baujahr 1907 und war bis August 2007 im Einsatz auf der Zeche Auguste Victoria , Schacht 1 in Marl .Ursprünglich hatte die Maschine 2800 PS , nach dem Umbau auf Niederdruck im Jahr 1967 betrug die Leistung noch 950 PS .

Maschinist auf der Zeche Minister Achenbach vor "seiner"Maschine der Isselburger Hütte .

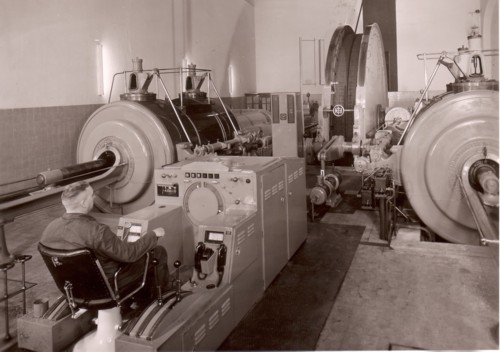

Fördermaschinist auf seiner "Maschine".Dampffördermaschine der GHH Sterkrade Bj.1937 auf dem Bergwerk Minister Achenbach 1/2 in Lünen Brambauer.

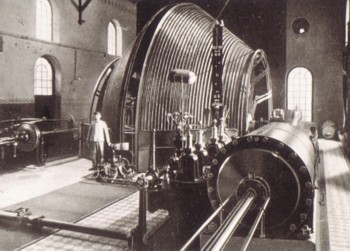

Dampffördermaschine mit Spiraltrommel auf dem Bergwerk Victor, Schacht 1 in Castrop-Rauxel,Baujahr 1892

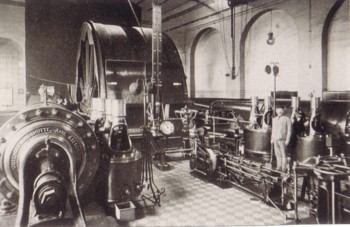

Dampffördermaschine mit Doppeltrommel auf dem Bergwerk Victor in Castrop-Rauxel , Hersteller :GHH-Sterkrade Baujahr :1912

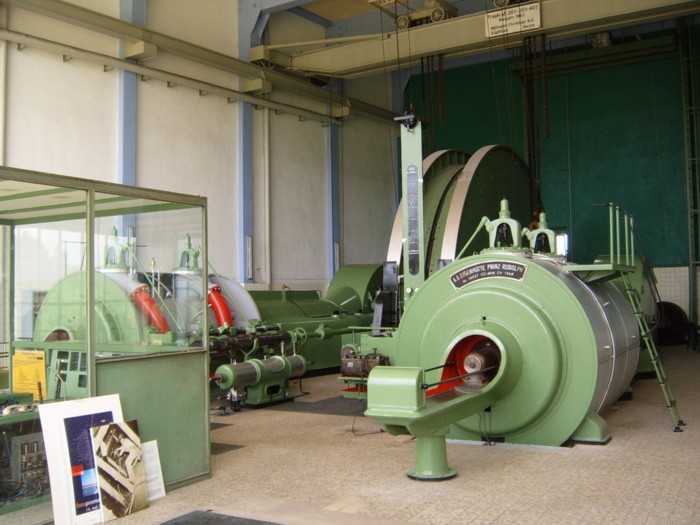

Dampffördermaschine der Zeche Recklinghausen II in Recklinghausen .

Hersteller : Eisenhütte Prinz Rudolph in Dülmen Baujahr : 1967 Leistung:Anfahrleistung =8100 PS-Nennleistung =3800 PS

Gewicht :350 Tonnen Drehzahl :45 U/min Druck max :14 atü

Vielen Dank für das Foto an Stephan Salzmann aus Herne

Dampffördermaschine EPR von 1925,Bergwerk Schlägel und Eisen in Herten .

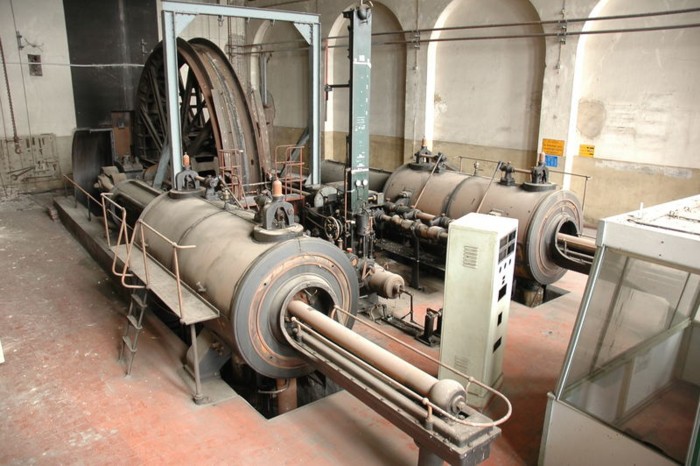

Dampffördermaschine der Eisenhütte Prinz Rudolph in Dülmen im unrestaurierten Zustand . Bergwerk Schlägel und Eisen Schacht 3 in Herten .Die Maschine wurde im Jahr 1925 in den Dienst gestellt und lief bis 1986 "auf Dampf",dann Umbau auf Druckluft .1996 stillgelegt.

Vielen Dank für das Foto an Martin Stanislawski aus Castrop-Rauxel

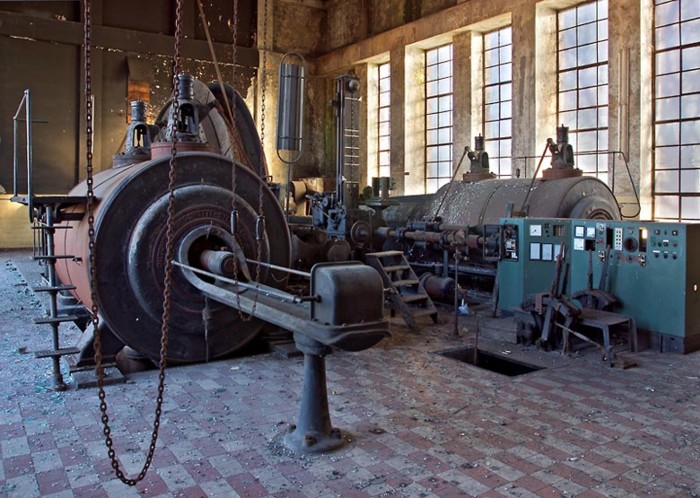

Dampffördermaschine GHH -Sterkrade auf dem Bergwerk Gneisenau in Dortmund -Derne .

Vielen Dank für das Foto an Jörg Otte aus Wesel

Ein Foto aus besseren Zeiten

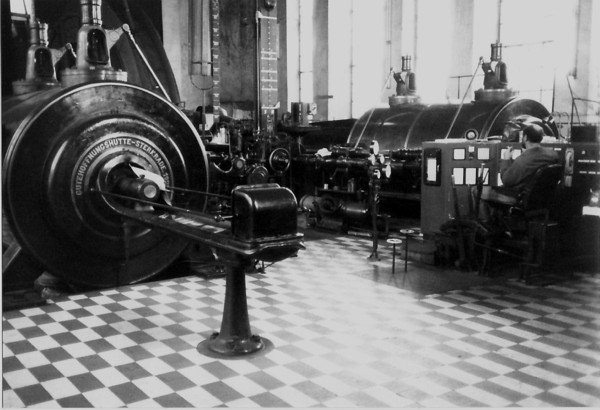

Fördermaschine auf Gneisenau mit Maschinist im Einsatz

Copyright Foto : Helmut Blaskowitz , Kamen

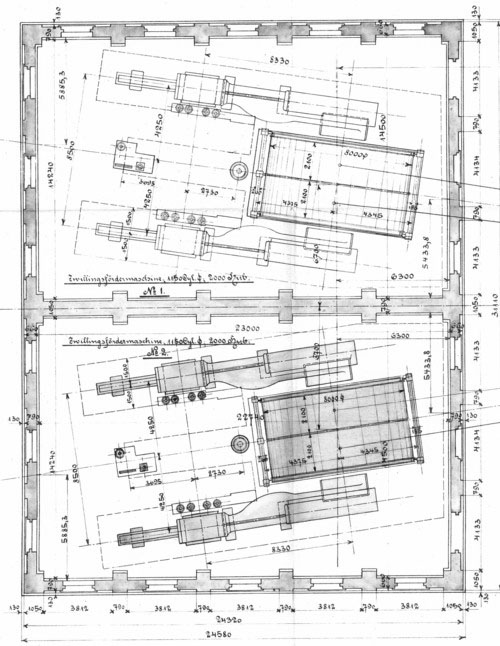

Lageplan von 1906 der beiden Zwillings-Dampffördermaschinen Nr.1 und Nr.2 der Zeche Minister Achenbach 1/2 in Lünen-Brambauer

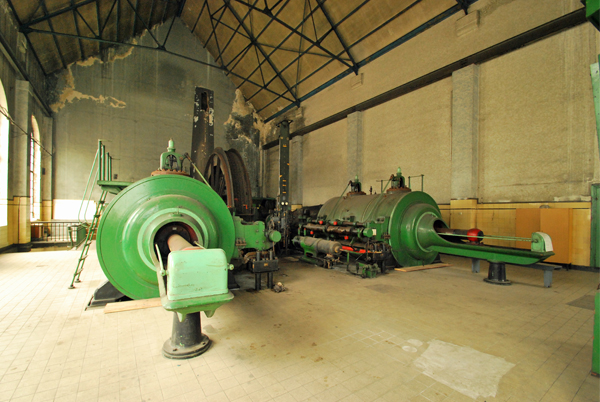

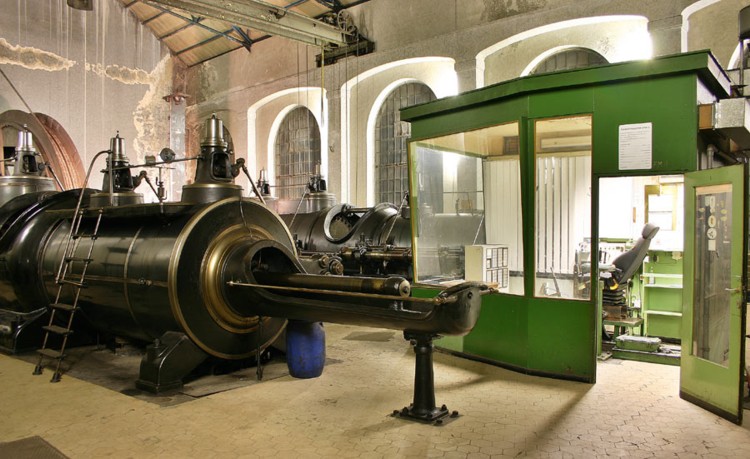

Dampffördermaschine auf der Zeche Fürst Leopold in Dorsten .

Für das Foto vielen Dank an Roger Koch aus Wanne-Eickel- Besuch seiner excellenten Homepage hier klicken

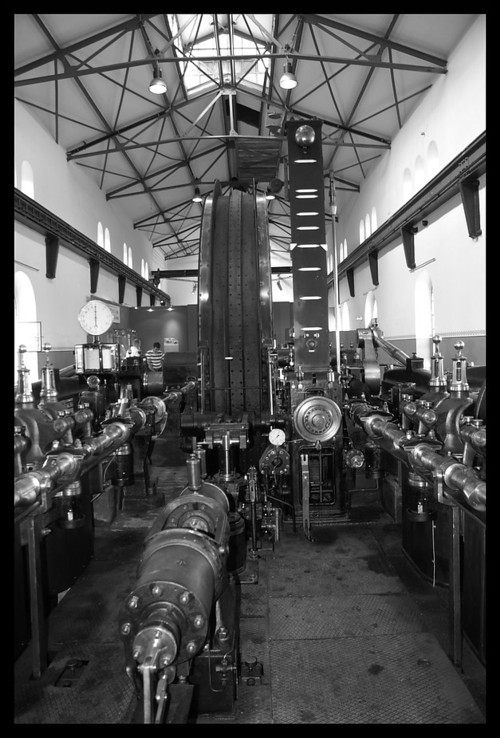

Dampffördermaschine von 1893 auf der Zeche Hannover in Bochum.

Hierbei handelt es sich um die älteste noch am Originalstandort stehende Dampffördermaschine im Ruhrgebiet .

Vielen Dank an Wilfried Kramer/Bochum für das Foto

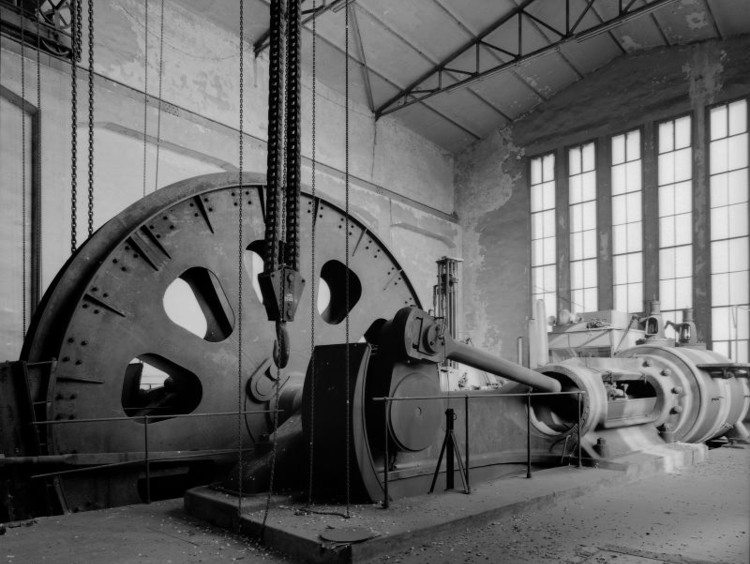

Dampffördermaschine der Zeche Anna/Alsdorf .

Für das Foto vielen Dank an Harald Finster:Harald´s Phantastische HP hier klicken.

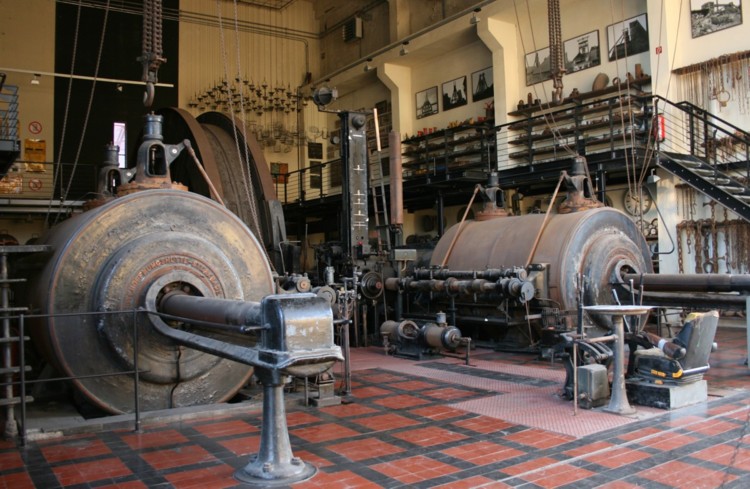

Dampffördermaschine GHH - Gutehoffnungshütte-Oberhausen Sterkrade von 1938

Bergwerk Consolidation in Gelsenkirchen .

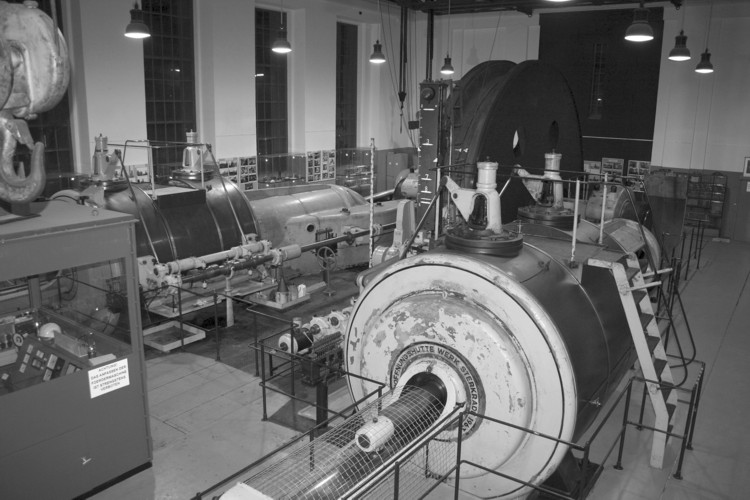

Dampffördermaschine im unrestaurierten Originalzustand .Die Maschine steht im nördlichen Maschinenhaus Schacht 9 in Gelsenkirchen-Bismarck .In dem Maschinenhaus befindet sich auch die Sammlung Werner Thiel.Werner Thiel war ein Allround-Künstler.In der Maschinenhalle sind seine Fundstücke ausgestellt ,die er unermüdlich auf stillgelegten Bergwerken zusammentrug.Riesige Bohrer,Schraubenschlüssel und anderes Gezähe und Utensilien der Bergleute kann man hier bestaunen.Der Eintritt ist kostenlos.Geöffnet jeden Sonntag ab 12:00-18:00 Uhr.

Panorama der GHH_Dampfmaschine sowie der Sammlung Werner Thiel

Dampffördermaschine GHH Oberhausen,Bauj.1963

Zeche Consolidation Schacht 9 in Gelsenkirchen-Bismarck

Fördergerüst Schacht 9 des ehemaligen Bergwerks Consolidation in GE-Bismarck.Links das südliche Fördermaschinenhaus.

Dampffördermaschine der Gutehoffnungshüttte Oberhausen-Sterkrade

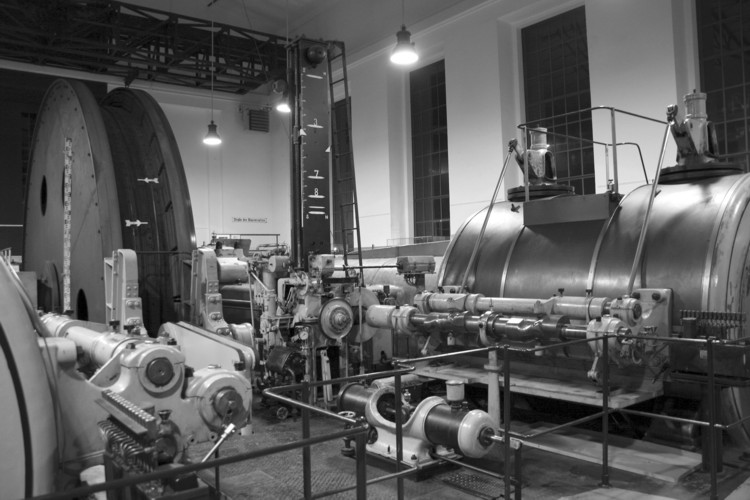

Zeche Consolidation Schacht 9 , südliche Förderung , Gelsenkirchen-Bismarck.

Die Consol-Maschine ist von der IB-Consolidation wieder instandgesetzt worden , und wird an jedem ersten Sonntag eines Monats vorgeführt.Der Eintritt ist frei.

Weitere Informationen über IB-Consolidation

Technische Informationen.

Baujahr :1963 Zweizylindrige Zwillingsmaschine mit Ventil-Knaggensteuerung mit einer Leistung von 4100 PS.Max.Arbeitsdruck 12 Atü.Geschwindigkeiten:Seilfahrt 8 m /s - Güterförderung:18 m/s.Durchmesser Treibscheibe :7000 mm- Breite Treibscheibe:1260 mm Gewicht der gesamten Maschine :285 Tonnen - Gewicht der Treibscheibe :55170 Kg-Gewicht der Kurbelwelle:35280 Kg



Dampffördermaschine der Eisenhütte Prinz Rudolph(EPR) in Dülmen

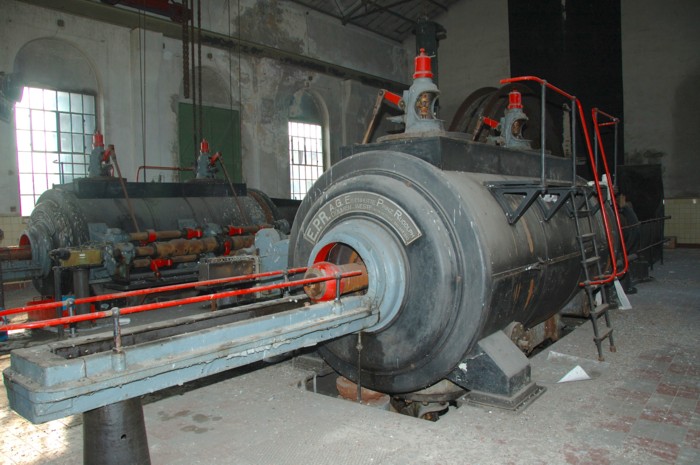

Bergwerk Ewald-Fortsetzung in Oer-Erkenschwick.

Foto:Sascha Gaber

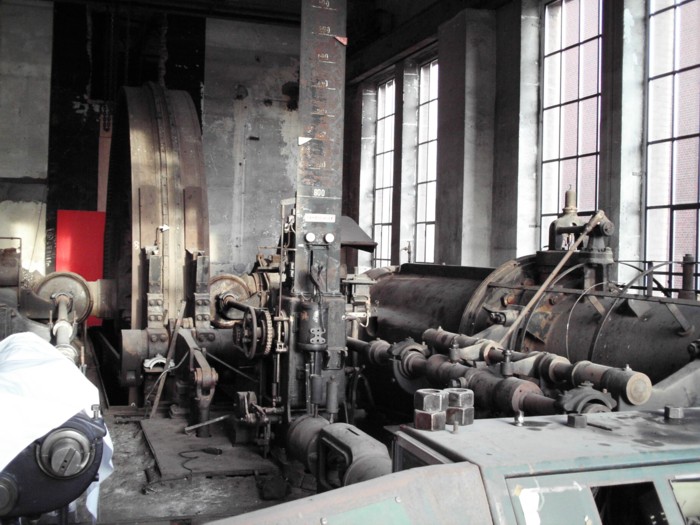

Dampffördermaschine der Eisenhütte Prinz Rudolph in Dülmen , Nr.922

Zeche Ewald Schacht 1 in Herten .

Vielen Dank für das Foto an : Julius Erbslöh
